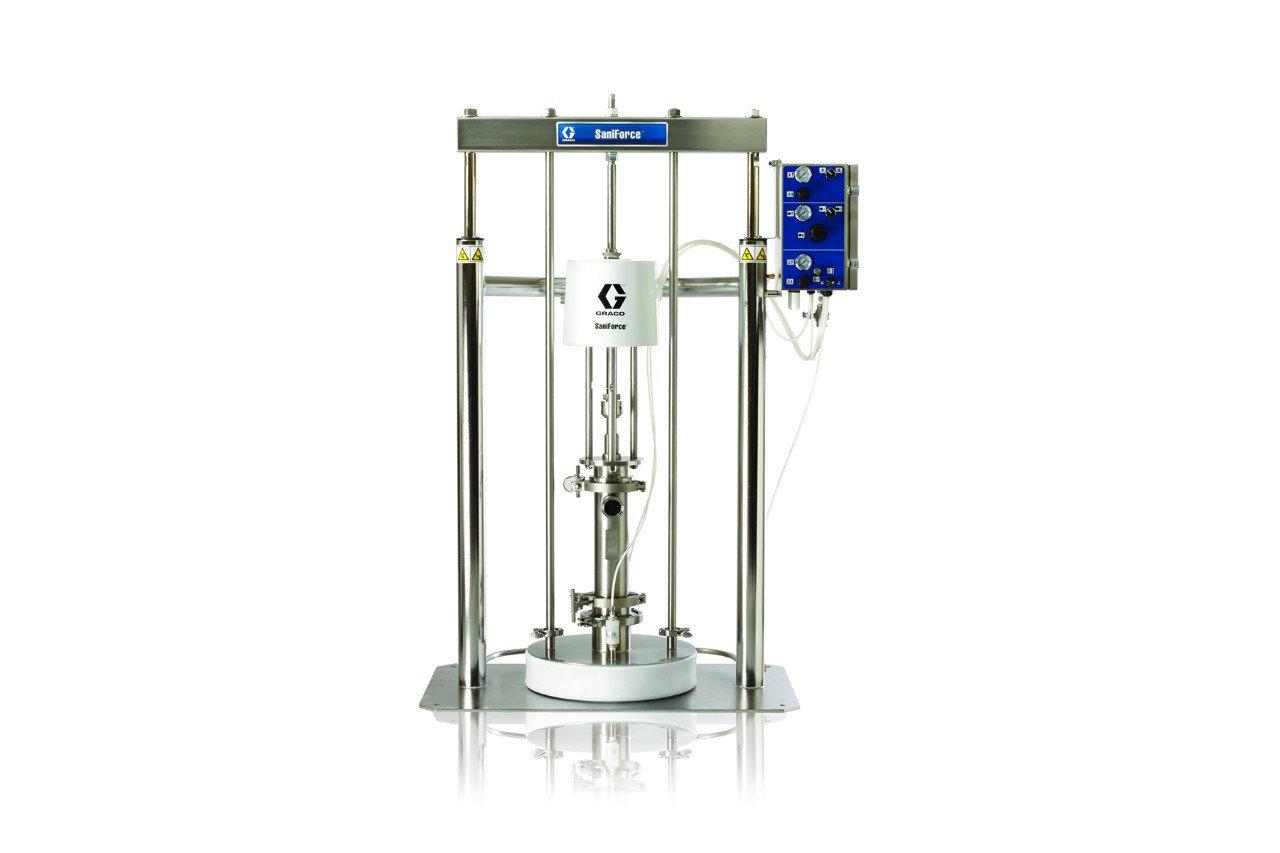

Система Graco SaniForce 5:1 на базе поршневого насоса для выгрузки полуфабрикатов из бочек 200 л
Система SaniForce 5:1 на базе поршневого насоса для выгрузки пищевых, гигиенических, санитарных полуфабрикатов с вязкостью до 500000 спз из бочек 200 л прямой и конической формы.
Выгружная система SaniForce 5:1 для откачивания густых полуфабрикатов без предварительного разбавления из 200 л бочек прямой и конической формы.
Преимущества выгружной системы Graco SaniForce 5:1:
- эффективность извлечения продукта 99%
- наличие поршневого насоса обеспечивает производительность до 53 л/мин.
- максимальная вязксоть перекачиваемого материала до 500000 спз
- выгрузка из бочки 200 л многих полуфабрикатов в течение 5 минут и более
- фланцевые зажимы отвечают санитарным нормам и ускоряют разбор насоса
- система применима для разгрузки бочек как прямой, так и конусной формы
- быстрая замена контейнеров за счет наличия регулируемой надувной манжеты из неопрена
- секции, контактирующие с пищевыми материалами, отвечают санитарным нормам
- возможность установки сигнальной лампы, оповещающей об опустошении бочки
- защитное устройство чехла предотвращает попадание мешков в насос
Система состоит из рамы, пневматического подъемника, прижимной пластины, диафрагменного насоса с надувным уплотнением, ручного управления.
Компоненты системы SaniForce 5:1:
- рама из нержавеющей стали
- панель ручного управления содержит пневматические устройства регулировки давления
воздуха в пневмодвигателе насоса, подъемнике и уплотнении пластины подъемника, которые применяются для выполнения следующих действий:
* регулировка давления в пневматическом двигателе насоса;
* регулировка скорости работы насоса;
* регулировка давления в подъемнике на ходу вверх и вниз;
* регулировка давления в уплотнении;
* включение и выключение насоса;
* надувание и сдувание уплотнения;
* поднятие и опускание подъемника.
- санитарный насос перекачивают жидкость из бункера в место назначения
- пневматический цилиндр поднимает насос и пластину подъемника над контейнером для жидкости и опускает их в контейнер
- пластина подъемника прилагает равномерное давление к жидкости, находящейся в бункере. Надутое уплотнение пластины подъемника из неопрена герметизирует оборудование. Пластина подъемника надавливает на жидкость, находящуюся в бункере, способствуя перекачиванию жидкости насосом.
Перекачиваемые материалы: пасты, патока, джемы, полуфабрикаты.
Область применения: пищевая промышленность, косметическая промышленность, медицинская промышленность.
Технические характеристики:
- максимальное рабочее давление материала 28 бар
- коэффициент увеличения давления 5:1
- максимальное рабочее давление воздуха 5,5 бар
- максимальное давление для надувного уплотнения 1,7 бар
- максимальная производительность 53 л/мин.
- объем за такт 0,87 л
- максимальная температура материала 60 С
- вязкость материала от 25000 - 500000 сПуаз
- максимальное потребление воздуха 1,97 м3/мин. при давлении 5,5 бар
- размер канала входа материала 2 1/2 дюйма
- размер канала выхода материала 2-4-6,5 дюйма
- размер входного воздушного канала 1/2 дюйма
- шаровые клапана или прйминг-поршень
- тип управления ручной
- эффективность извлечения продукта 99%
- длина 1 м
- высота в поднятом состоянии 2,75 м
- ширина 0.54 м
- вес 200 кг.
Основные | |
---|---|
Производитель | Graco |
- Цена: Цену уточняйте
